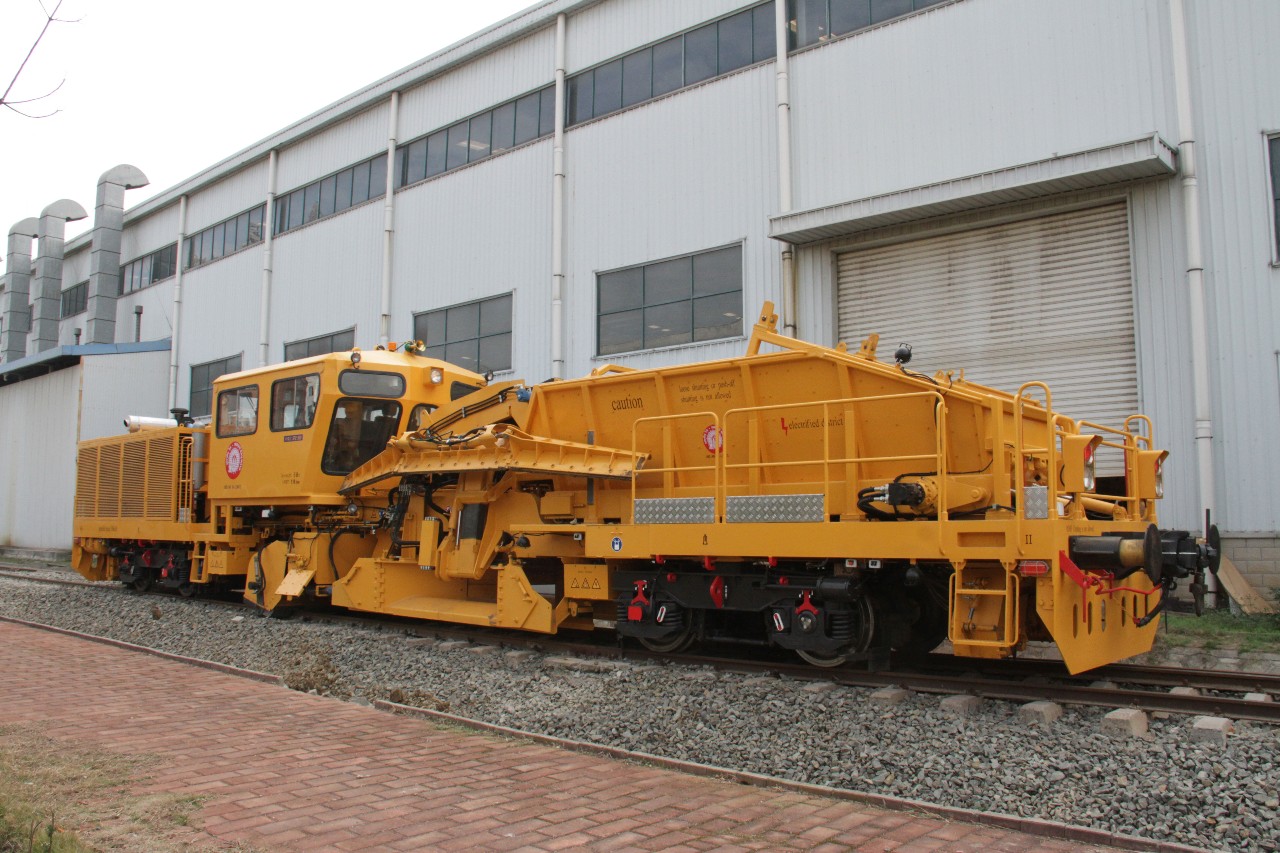

SPZ-270 型配砟整形车的工作装置由中犁、侧犁、枕面清扫装置、垂直清扫装置、储砟斗等组成，其工作原理就是由中犁和侧犁完成道床的配砟及整形作业，使作业后的道床布砟均匀，并按线路的技术要求使道床断面成形。清扫装置将作业过程中残留于轨枕上的道砟清扫干净，通过横向输送带抛向边坡；垂直清扫器用于将轨侧和扣件处的道砟扫入轨枕盒。

**主要技术参数**   1. **作业性能参数**     - 最大配作宽度: 3800mm     - 最大整形宽度: 7200mm     - 最大清扫宽度: 2700mm     - 整形道床边坡: 可调     - 作业速度: 0~12km/h     - 作业最小曲线半径: 176m   2. **整车技术参数**     - 发动机型号: QSNT-C360S30 (269kw/2100rpm)     - 最高自运行速度: 80km/h     - 最高连挂运行速度: 100km/h     - 通过最小曲线半径: 150m     - 通过最大坡度: 30‰     - 轮径: 864mm (全磨耗: 824mm)
